开箱与接线
设备清单
| 设备名称 | 功能说明 |
|---|---|
| 轻隧Box主机 | 统筹全局(手动狗头) |
| USB高清采集卡(内置) | 采集被控设备画面 |
| 电源适配器 | 给轻隧Box提供供电 |
| USB公对公数据线 | 模拟键鼠，挂载虚拟镜像 |
| HDMI高清线 | 传输被控设备画面 |
| ATX开机跳线 | 控制被控设备开关机 |
| RJ45千兆网线 | 连接路由器，提供网络接入 |
接线步骤

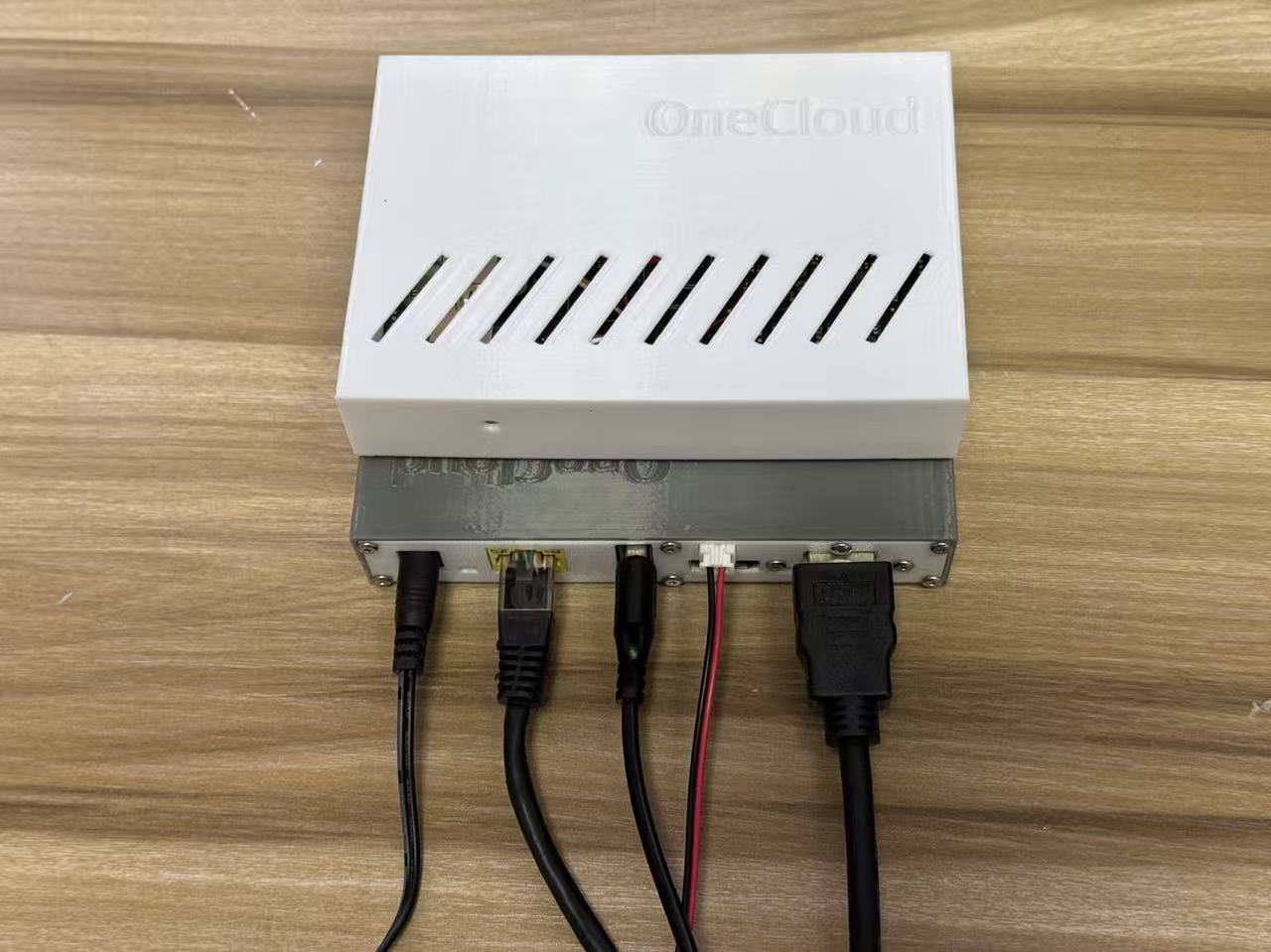

从左到右依次为：
- 左一 - 电源：接插排，给轻隧Box供电
- 左二 - 网线：接光猫或路由器，提供网络连接
- 左三 - 双公USB线：连接被控设备的USB接口，用于模拟键鼠与挂载虚拟镜像

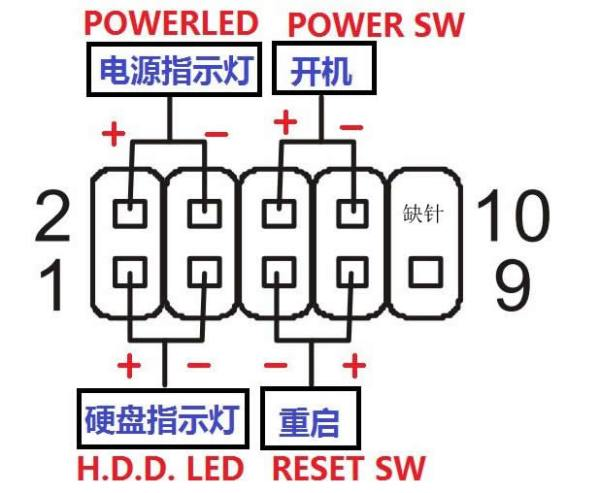

- 左四 - 开机跳线：连接被控设备的开机接口（详见下方接线图）
- 左五 - HDMI高清线：连接被控设备的HDMI接口
- 如被控设备同时有主板和显卡HDMI接口，优先接显卡
💡 提示：若无画面，请检查线缆连接与分辨率设置。HDMI线请优先连接独立显卡接口。
